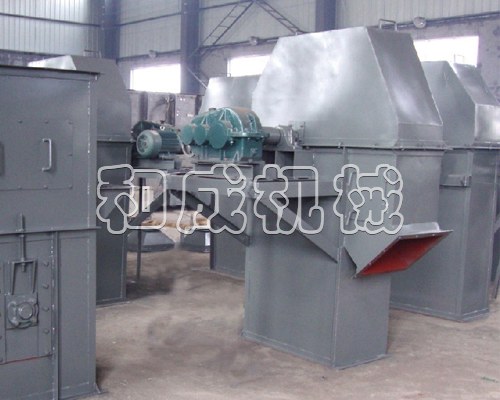

TD/TH/NE斗式提升機
添加日期：2020-06-15 10:59:24 點擊： 作者：濰坊市和成工程機械制造有限公司
斗式提升機是主要垂直輸送設備，其特點是提升量大，提升高度高，一般提升高度為20-40m,能耗低，操作維修簡單，使用壽命長，占地面積小，運行時密封性能好。料斗由鏈條或膠帶帶動在機殼內作循環運行。料斗向上運行時，將物料提升到機殼，料斗回轉時，物料由出料口排出，斗式提升機按料斗聯結型式，可分為膠帶式、環鏈式、板鏈式和鉤頭重力式四種。
TH型按JB3926－85《垂直斗式提升機》標準設計制造，應優先選用，除連接尺寸外，HL斗式提升機的鏈條、鏈輪、張緊裝置與TH型相同。
| 型號 | HL300 | HL400 | TH315 | TH400 | TH500 | TH630 | TH800 | TH1000 | ||||||||
| 料斗型式 | Q | S | Q | S | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh | Zh | Sh |
| 輸送量（m3/h） | 24 | 28 | 45 | 47 | 21 | 36 | 36 | 56 | 45 | 70 | 68 | 110 | 87 | 141 | 141 | 220 |
| 斗寬 | 300 | 400 | 315 | 400 | 500 | 630 | 800 | 1000 | ||||||||
| 斗容 | 4.4 | 5.2 | 10 | 10.5 | 3.75 | 6 | 5.9 | 9.5 | 9.3 | 15 | 14.6 | 23.6 | 23.3 | 37.5 | 37.6 | 58 |
| 斗距 | 500 | 600 | 500 | 600 | 688 | 688 | 920 | 920 | ||||||||
| 鏈條規格 | φ18×50 | φ18×50 | φ22×86 | φ22×86 | φ22×86 | φ22×86 | φ26×92 | φ26×92 | ||||||||
| 鏈輪節徑 | 630 | 630 | 630 | 710 | 800 | 900 | 1000 | 1250 | ||||||||
| 斗速（m/h） | 1.4 | 1.4 | 1.4 | 1.4 | 1.5 | 1.5 | 1.6 | 1.6 | ||||||||
| 物料ZUI大塊 | 40 | 50 | 45 | 55 | 65 | 75 | 85 | 100 | ||||||||
注：
1、表中斗容為計算斗容，輸送量按填充系數0.6計算得出。
2、TH型斗提機料斗用途：
zh-中深斗：輸送濕粘性物料，如糖、濕細沙等。
sh-深斗：輸送量的粉狀至小塊狀物料，如水泥、砂、煤等?！ ?/p>
3、HL型斗提機料斗的用途：Q-淺圓底料斗：輸送潮濕、易結塊、難拋出的物料、如濕沙、濕煤等。=S-深圓底料斗：輸送干燥的、松散的、易拋出的物料，如水泥、煤塊、碎石等。 4、張緊力計算：G=40+0.232Q*H 式中：Q輸送量(t/h) H-提升高度 G-張緊力
TD型（皮帶）斗式提升機技術參數：
| 提升機型號 | TD160 | TD250 | TD350 | TD450 | |||||
| 輸送量（m3/hr） | S制法 | Q制法 | S制法 | Q制法 | S制法 | Q制法 | S制法 | Q制法 | |
| 輸送量（m3/hr） | 8 | 3.1 | 21.6 | 11.8 | 42 | 25 | 69.5 | 48 | |
| 料斗 | 容量 | 1.1 | 0.65 | 3.2 | 2.6 | 7.8 | 7 | 14.5 | 15 |
| 斗距 | 300 | 400 | 500 | 640 | |||||
| 每米長度料斗及膠帶重量kg/m | 4.72 | 3.8 | 10.2 | 9.4 | 13.9 | 12.1 | 21.3 | ||
| 輸送膠帶 | 寬度 | 200 | 300 | 400 | 500 | ||||
| 層數 | 4 | 5 | 4 | 5 | |||||
| 外膠層厚度 | 1.5/1.5 | 1.5/3 | |||||||
| 料斗運行速（m/s） | 1 | 1.25 | |||||||
| 傳動滾筒轉（r.p.m） | 47.5 | 37.5 | |||||||
